3 рука для пайки: как выбрать удобный держатель и не испортить мелкие детали
Плотный поверхностный монтаж и миниатюризация компонентов превратили ремонт современной электроники в высокоточный процесс. При пайке плат или восстановлении шлейфов инженеру катастрофически не хватает двух рук: одной нужно удерживать паяльник или фен, второй — подавать тонкий припой или пинцет с SMD-компонентом. Попытки зафиксировать печатную плату подручными средствами (тяжелыми инструментами, мотками скотча или деталями корпуса) приводят к её соскальзыванию в самый ответственный момент. Это чревато сорванными дорожками, короткими замыканиями из-за растекшегося сплава и термическими ожогами текстолита.
Специализированный держатель полностью решает проблему неподвижной фиксации, обеспечивая стабильное положение узла под любым удобным углом. Профессиональная подставка позволяет мастеру сосредоточиться на геометрии паяного шва и контроле теплового профиля, не отвлекаясь на удержание деталей. Однако неправильный выбор этого вспомогательного оборудования может навредить деликатным элементам схемы больше, чем работа на весу.
Главный критерий надежности инструмента — устойчивость его основания. Тяжелая чугунная или стальная литая база гарантирует, что 3 рука для пайки не опрокинется под весом массивного кабеля или при сильном нажатии паяльником. Легкие пластиковые или тонколистовые подставки требуют постоянного дополнительного крепления к столешнице с помощью струбцин, что снижает мобильность рабочего места и усложняет быструю перепланировку пространства мастерской.
Конструктивные разновидности шарниров и направляющих

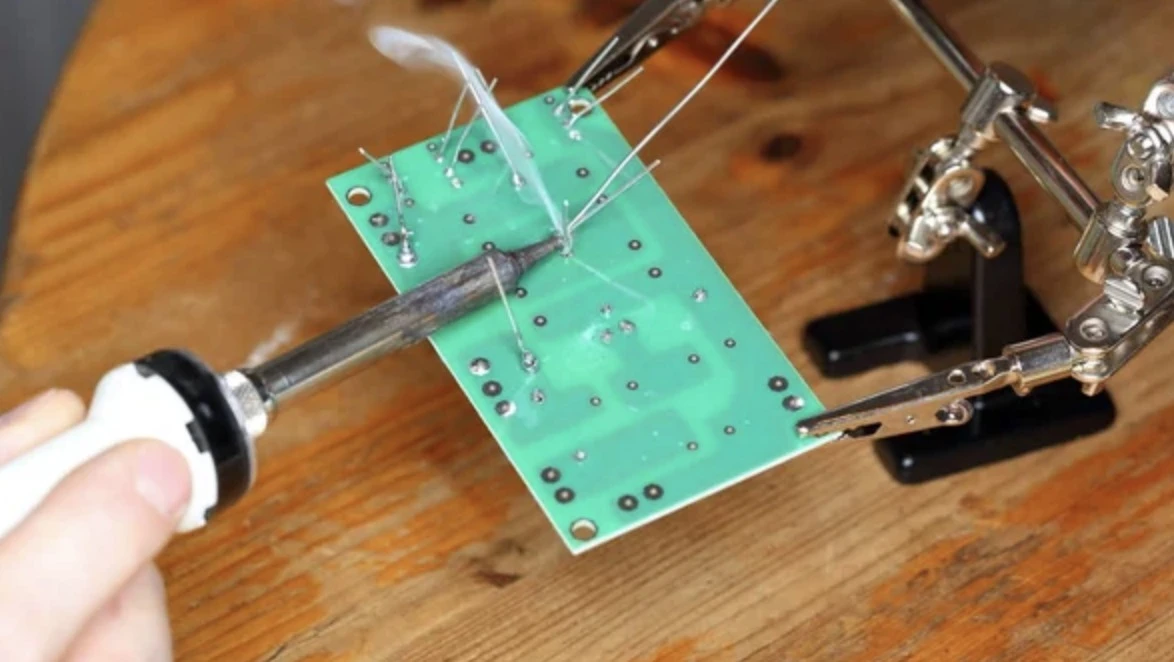

- Шарнирные штативы на винтовых зажимах. Это классическая жесткая конструкция. Она состоит из металлических шкал и колен, соединенных шаровыми шарнирами с винтами-барашками. Такой держатель обеспечивает монументальную фиксацию, но требует времени на перенастройку положения платы, так как для любого изменения угла приходится ослаблять и заново затягивать металлические фиксаторы. Он идеально подходит для тяжелых плат и массивных силовых разъемов.
- Гибкие неоновые трубки («гусиная шея»). Современный динамичный формат, состоящий из нескольких независимых гибких лапок. Они мгновенно принимают любую форму и надежно удерживают её. Данная система позволяет быстро подвести фиксирующий зажим к плате с любой стороны и даже удерживать одновременно плату, подаваемый провод и термопару, но имеет склонность к микровибрациям при сильном механическом воздействии.
Как защитить печатную плату от повреждений зажимами
Основную угрозу для хрупкого стеклотекстолита представляют фиксирующие элементы держателя — металлические зажимы типа «крокодил». Сильное пружинное сжатие стальных зубцов способно мгновенно перебить тонкую дорожку, деформировать контактную площадку или расколоть керамический конденсатор на краю платы.
Чтобы избежать повреждений, выбирайте зажимы, оснащенные мягкими термостойкими силиконовыми или виниловыми кембриками. Если в базовой комплектации инструмента их нет, насадите на зубцы обычную термоусадочную трубку и слегка прогрейте её феном. Это демпфирует избыточное давление пружины, защитит маску платы от царапин и исключит случайное соскальзывание деталей.
Дополнительный функционал профессиональных держателей
Современные многофункциональные станции фиксации объединяют в себе сразу несколько приборов. Топовые модели оснащаются встроенными лупами с LED-подсветкой, которые снижают нагрузку на зрение при работе с элементами типа 0402 или QFN. Подсветка может работать как от обычных батареек, так и подключаться через разъем для блока питания, что избавляет от необходимости регулярной замены элементов питания при затяжных ремонтах.
Также на станине качественного держателя всегда предусматриваются металлические гнезда для очистительной губки, подставки под горячий паяльник и ниши для мелких метизов, флюса или катушек с припоем, что помогает поддерживать идеальный порядок в рабочей зоне.
Магнитные держатели как альтернатива зажимам
Для прецизионного ремонта цифровой мобильной электроники все чаще применяются магнитные системы позиционирования. Вместо лапок и «крокодилов» здесь используется плоская стальная плита-основание и подвижные металлические стойки с мощными неодимовыми магнитами в подошве.
Вершины таких стоек имеют тонкие конусообразные прорези, в которые плата ложится плашмя под собственным весом. Этот метод полностью исключает сдавливание текстолита, позволяет фиксировать платы любой неправильной формы и открывает свободный доступ к компонентам по всему периметру без риска задеть крепеж жалом паяльника.
